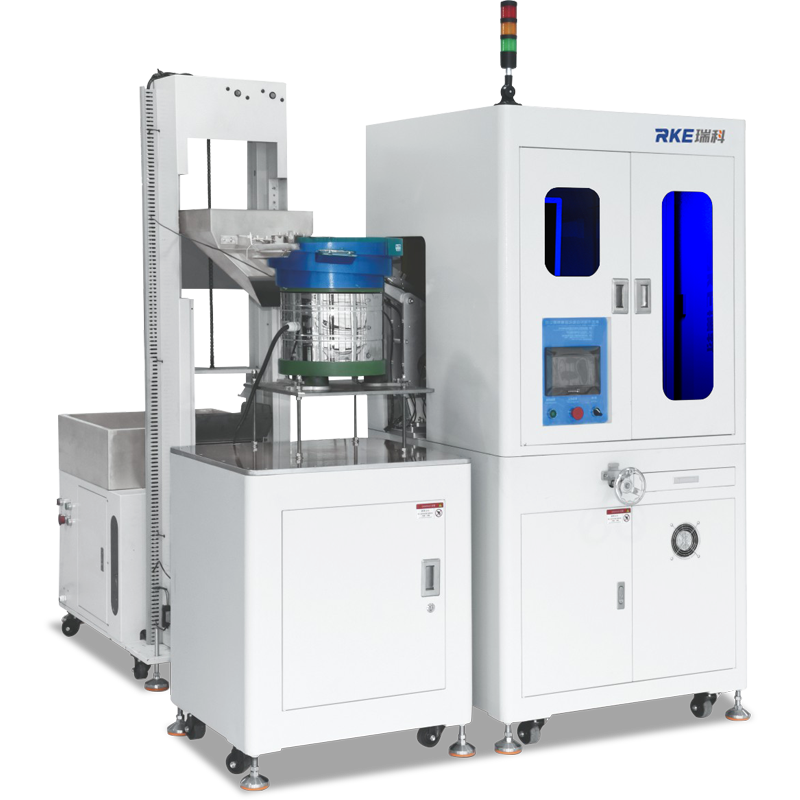

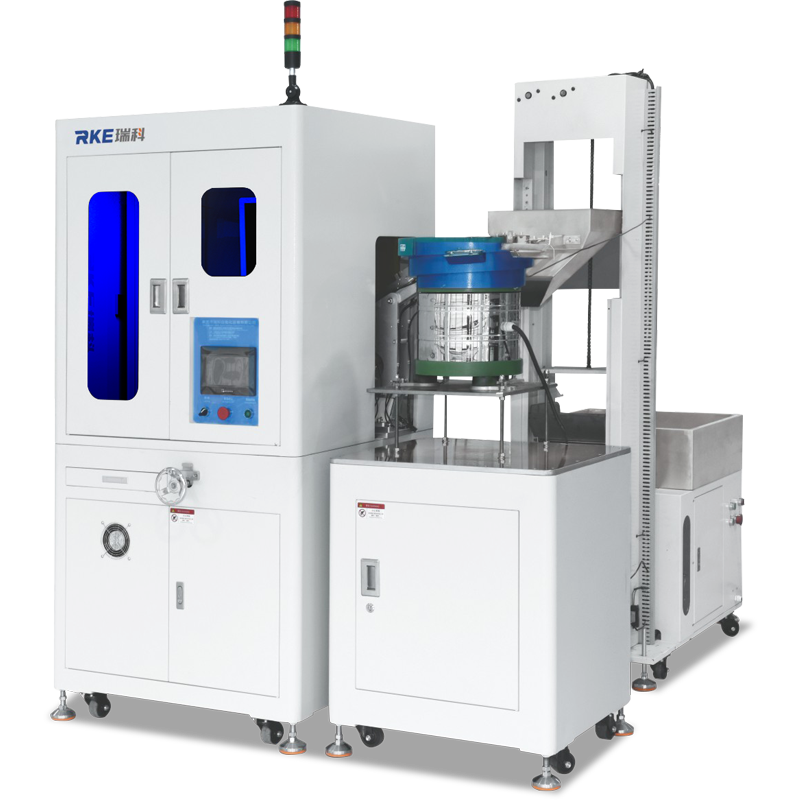

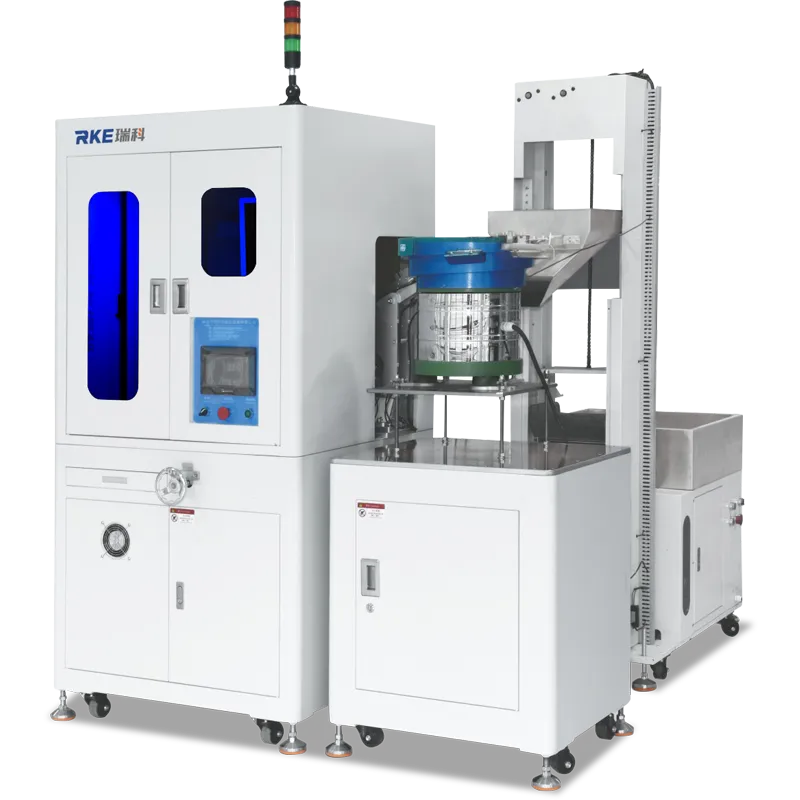

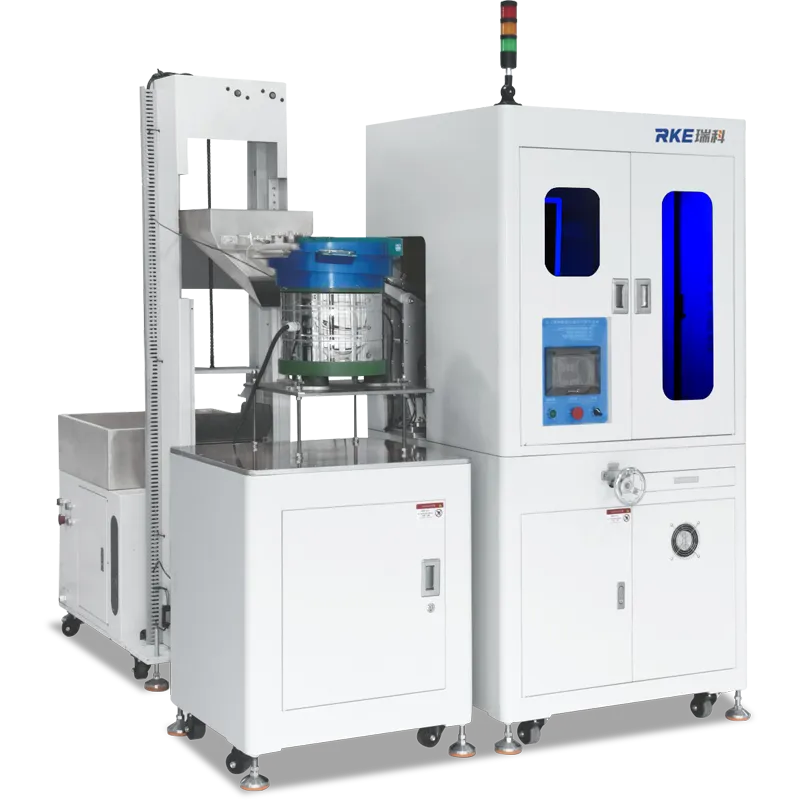

Sistema de clasificación por corriente de Foucault
Funciones: comprueba la mezcla de materiales, o la ausencia / presencia de tratamiento térmico
Apto para: tornillos, clavos u objetos cilíndricos
Parámetros técnicos:
Modelo | RK-1300 |
Diámetro externo de la cabeza (mm) | 5-20 |
Espesor de la cabeza (mm) | 2-10 |
Altura total (mm) | 5-80 |
Margen de error | ±0.02mm |
Presión de aire (Kg/cm²) | 5 |
Computadora principal | PC industrial |
Cámara digital | CCD industrial |
Peso neto (KGS) | 650 |
Medidas (mm) | 1500*1100*1800 (L.An.Alt) |
Características
- Esta máquina se puede personalizar en base a la maquina estándar o a la máquina a gran escala.
- Puede realizar la inspección de los productos que no se pueden mantener en pie por si solos pero pueden ser suspendidos en el lugar como tornillos, y tuercas de remache, entre otros.
- Sirve para la inspección de tornillos de diseño estándar, y de productos que tengan un largo de 5 a 80mm.
- La máquina se puede equipar con sonda de corriente parásita para el control de presencia, escases o falta de tratamiento térmico como así también del tamaño.
-
-

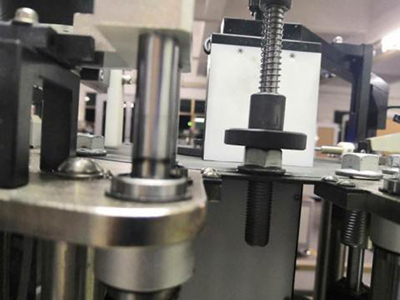

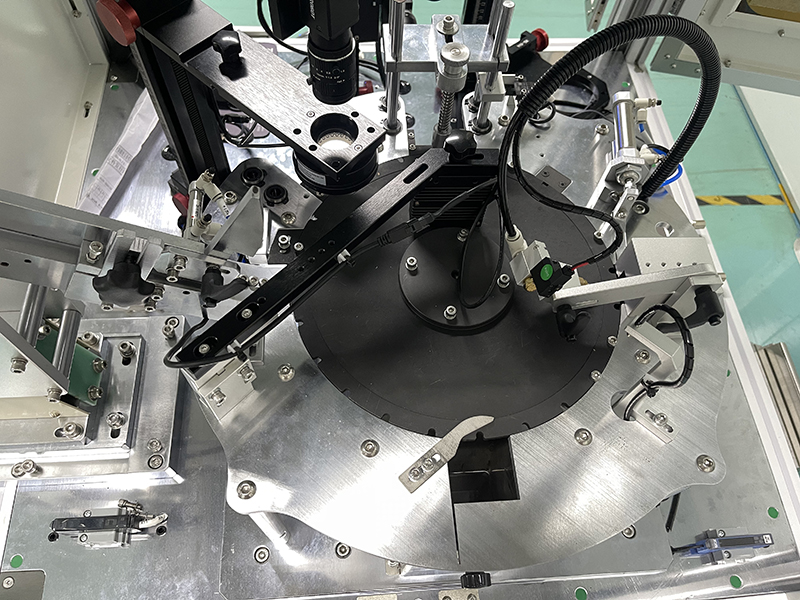

Dispositivo estacionario para el producto

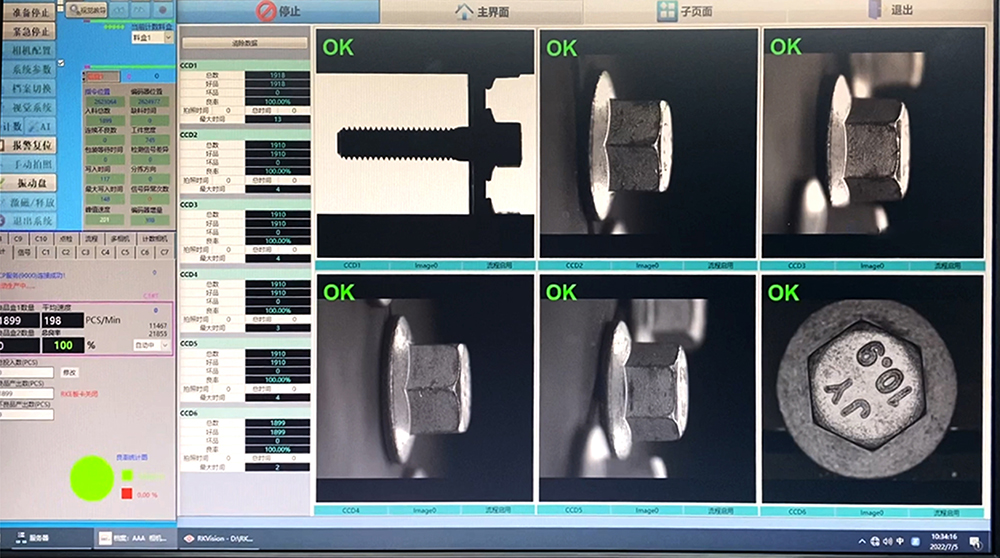

La máquina utiliza un dispositivo estacionario que evita que los productos se balanceen debido al plato giratorio. El dispositivo de presión por contacto en las estaciones de trabajo mantiene fijo el producto para que la cámara principal pueda tomar fotos exactas y garantizar así la alta precisión.
-
Dispositivo estacionario para el producto
-

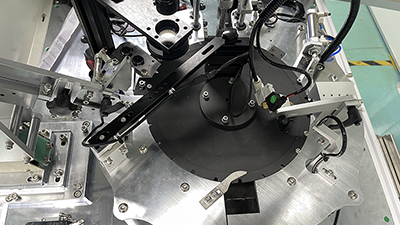

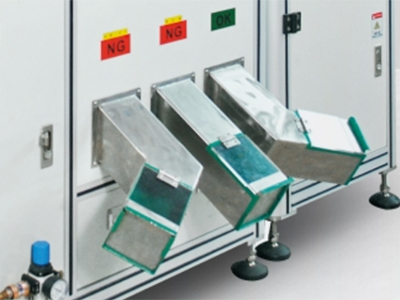

- Salida para los productos con tratamiento térmico defectuoso
Los productos que sean detectados con tratamiento térmico defectuoso desembocan en una salida especial, esto es para que no se mezclen con los productos que tengan defectos en sus dimensiones. De esta manera se evita la inspección de la dimensión innecesaria.
- Salida para los productos con tratamiento térmico defectuoso
-
-

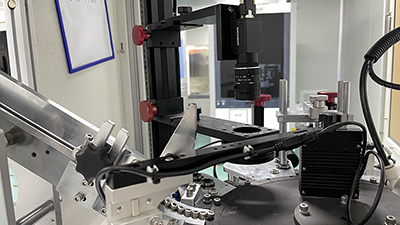

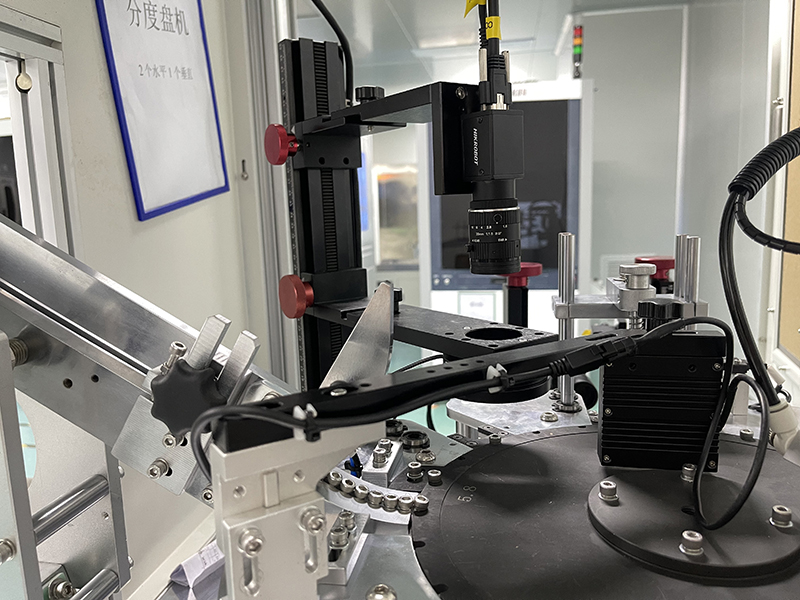

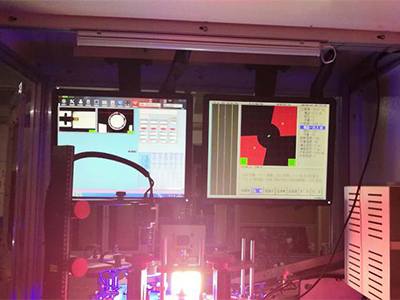

Inspección por corriente de Foucault
Se puede equipar una sonda de corriente de Foucault para corroborar la ausencia o presencia del tratamiento térmico en el producto.
-
Inspección por corriente de Foucault
Accesorios ópticos
- Tazón vibratorio
- Elevador alimentador
- Sistema de transporte automatizado
